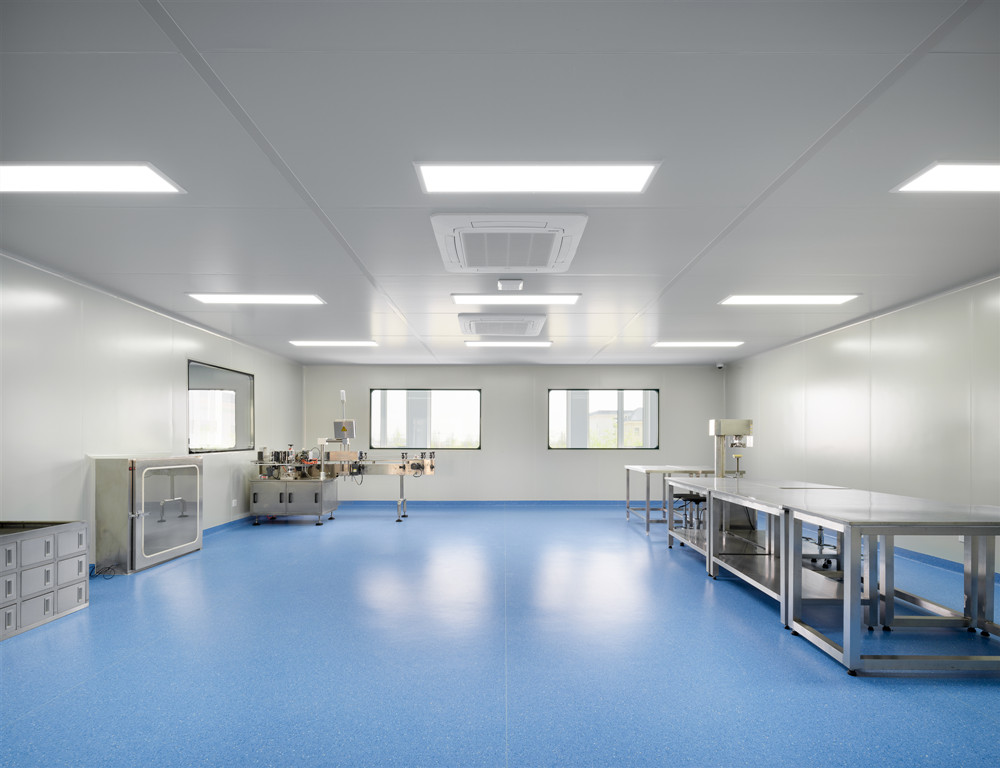

净化车间装修工程结构

发布来源:原创 发布时间:2021-05-19 阅读量 :294次

  净化车间,也可以称为净化车间或清净室。它是污染控制的基础。没有净化车间,污染敏感零件不可能批量生产。那么净化车间是由哪几部分组呢?


  一、净化车间共有五部分组成:

  1、隔间

  净化车间隔间分为三大部分,更衣室,千级区和百级区,更衣室与千级区,千级区和百级区均设风淋室(airshower),净化车间与室外设有物品出入通道传递箱(passbox).当人员进入净化车间时,首先要经过风淋室,对人体所带的灰尘吹淋,减少人员带入净化车间的灰尘.传递箱则是对物品灰尘进行吹淋,达到落尘的效果。

  2、风系统风系统流程图

  系统采用的是全新风空调箱+FFU 系统:

  <1>全新风空调箱结构

  <2>FFU:(FANFILTERUNIT)即风机和过滤器

  千级区过滤器采用HEPA,过滤效率99.997%,百级区过滤器采用ULPA,过滤效率99.9995%。

  3、水系统水系统流程图

  冰水系统分为一次侧和二次侧.

  一次侧冰水水温7-12 度,供给空调箱和风机盘管,二次侧冰水12-17 度供给干盘管系统.一次侧冰水和二次冰水为两个不同的回路,之间由板式换热器连接.

  干盘管:不结露的盘管,因净化车间温度在22 度,其露点温度12 度左右,故7 度冰水不能直接进入净化车间,所以进干盘管的冰水温度在12-14 度.

  4、控制系统(DDC)温度:干盘管系统控制

  湿度:空调箱调节通过感测的信号,控制三通阀开度来调节空调箱盘管进水量。

  正压:空调箱调节,根据静压感测的信号,自动调节空调箱马达变频器的频率,从而调节进入室内的新风量。

  5、其他系统

  不只是空调系统,净化车间系统中还包括有真空,空压,氮气,纯水,废水,二氧化碳系统,制程排气系统,检测标准:

  1、气流速度及其均匀度检测,这项检测是净化车间效果的其他各项检测的前提,这项检测的目的是为了明确单向流净化车间工作区的平均气流通度及其均匀性。

  2、系统或房间的风量检测。

  3、室内洁净度的检测。洁净度的检测是为了确定洁净环境可达到的空气洁净度级别,可采用粒子计数器检测。

  4、自净时间的检测。通过确定自净时间,查明洁净室内部发生污染时恢复其原有洁净度的能力。

  5、气流流型检测。

  6、噪声的检测。

  7、照度的检测。照度检测的目的是为了判明洁净室的照度水平和照度的均匀性。

  8、振动的检测。振动检测的目的是为了判明净化车间各表明的振动幅度。

  9、温、湿度的检测。温、湿度检测的目的是把温度、湿度调整到一定限度内的能力。其内容包括检测净化车间的送风温度,检测有代表性测点的空气温度,检测净化车间中心点的空气温度,检测敏感元件处的空气度,检测室内空气相对温度,检测回风温度。

  10、总风量和新风量的检测。
